Диафрагма турбины
Детали производства турбинных диафрагм

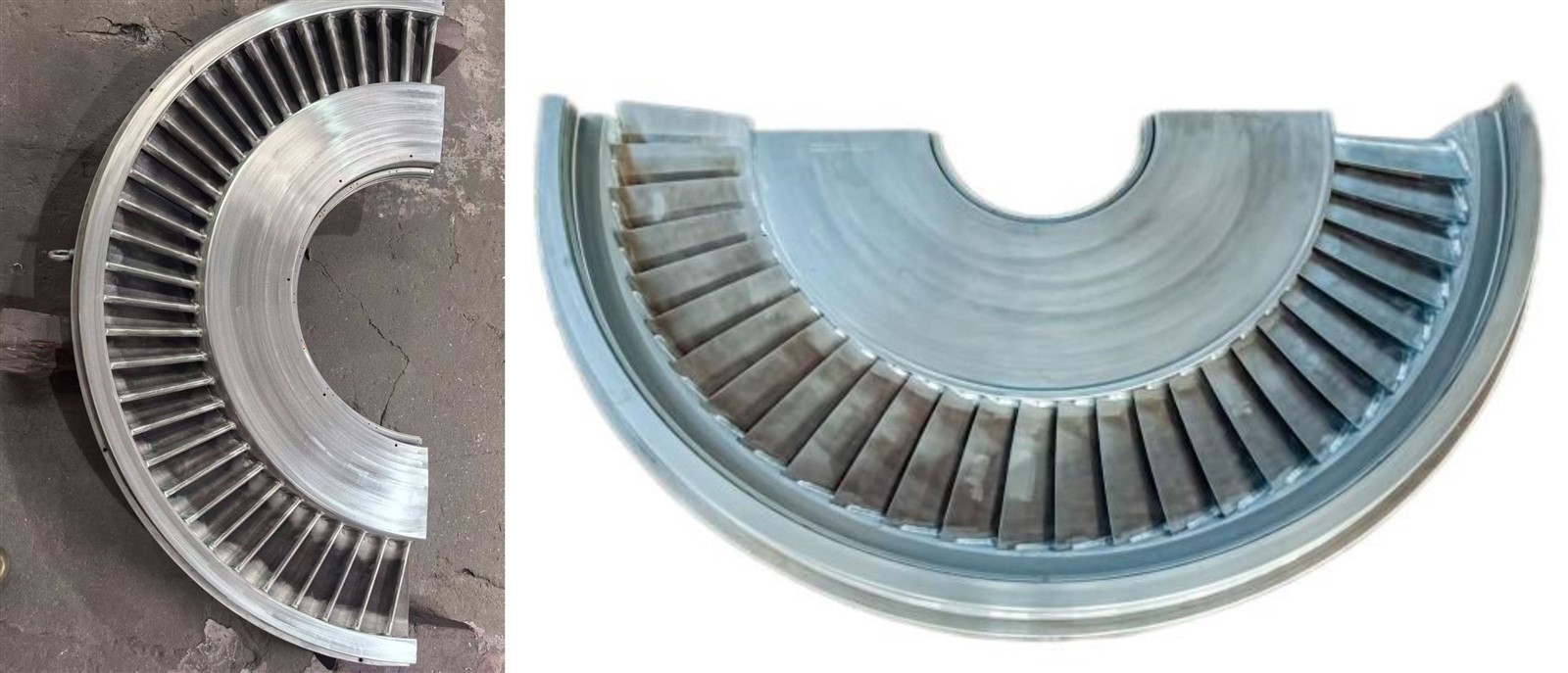

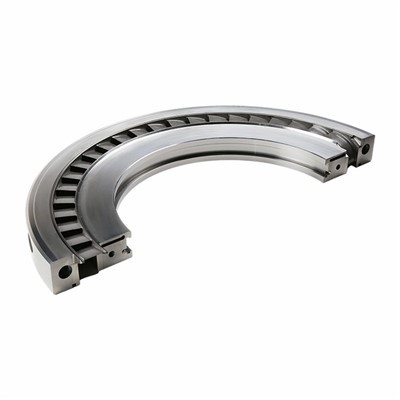

Диафрагма турбины представляет собой основной компонент паровой турбины. Установленный внутри цилиндра, он разделяет цилиндр на несколько камер с разным давлением. Его функции включают преобразование энергии, структурную поддержку и герметизацию. Ниже представлен полный обзор, охватывающий структуру, типы, функции, требования к конструкции (включая производительность и технические аспекты) и техническое обслуживание.
Структура и состав
Основные компоненты
Мембранный корпус
Служит основным каркасом, обычно отлитым из высокопрочных-сплавов, образуя основу конструкции перегородок турбины и сопловых узлов.
Кольцо сопла
Направляет поток пара на лопасти ротора, оптимизируя передачу энергии.

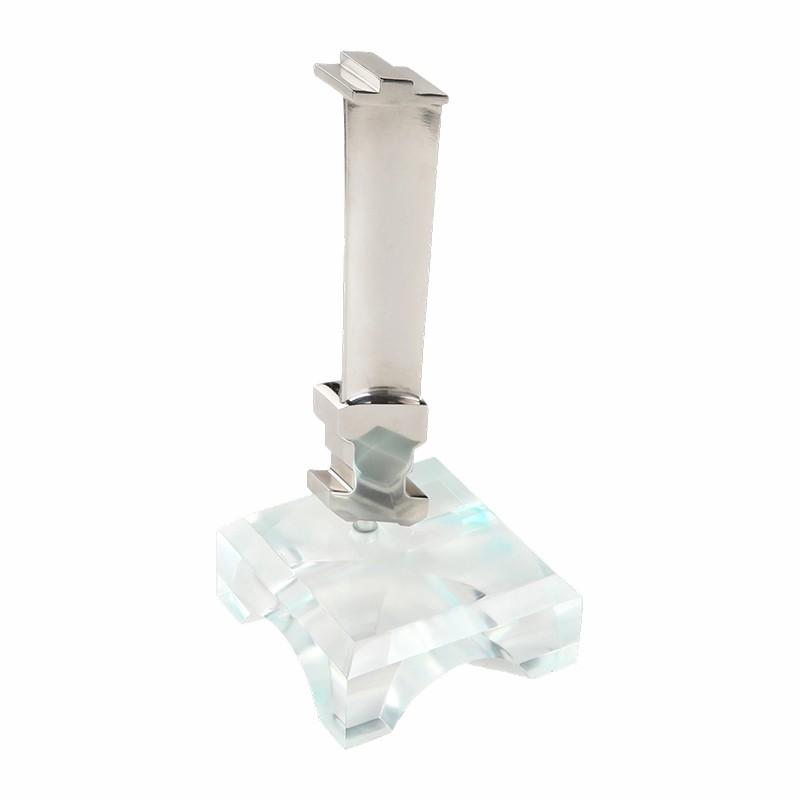

Стационарные лезвия
Фиксированные лопатки, направляющие пар, встроенные в диафрагму для эффективного управления импульсом или реакцией.
Уплотнительные элементы
Предотвращайте утечки между ступенями, обеспечивая целостность вакуума.
Типы турбинных диафрагм
Тип каскада
Лопасти приварены к кожухам для повышения жесткости и идеально подходят для агрегатов-мощной мощности.
Тип прямой сварки
Лопатки статора приварены непосредственно к кольцу для компактной конструкции среднеимпульсных турбин.
Тип литья
Цельное литье для работы в условиях влажного пара низкого-давления, обеспечивающее экономическую-эффективность.
Функции
Преобразование энергии
Направляет пар для преобразования тепловой энергии в механическую работу.
Структурная поддержка
Поддерживает выравнивание цилиндров и стабильность ротора.
Уплотнение
Минимизирует утечки, сохраняя эффективность и вакуум в секциях низкого-давления.
Требования к дизайну
Аспекты производительности:
Эффективность
Оптимизированы пути потока для достижения производительности на 13,5 % выше, чем до-модернизации (например, проект Кайхуа в Шаньдуне).
Долговечность
Материалы выдерживают температуру 500-1000 градусов, при этом расход пара снижается до 4,11 кДж/кВтч.
Технические аспекты:
Точность
Допуск ±0,01 мм при обработке на станке с ЧПУ.
Материалы
Высоколегированные-стали, такие как 21CrMoV5-7, обеспечивают жаростойкость.
Техническое обслуживание и ремонт
- Регулировка центрирования Центрирование выемок диафрагмы измеряется с помощью метода имитатора вала или лазерного коллиматора. Точное выравнивание достигается путем добавления или удаления прокладок или заполнения шпоночных пазов. Стандартные требования предусматривают боковое отклонение менее 0,05 мм, вертикальное отклонение допускается только вниз.
- Конструкция для быстрого обслуживания. В новых запатентованных конструкциях используется шарнирный корпус диафрагмы, что позволяет развертывать и обслуживать без разборки главного вала. Стабильное развертывание и хранение обеспечиваются опорными рамами и переходниками. Добавлен раздел: Решение проблем смещения диафрагмы турбины. Выдвижение диафрагмы турбины, или деформация из-за термического напряжения, является распространенной проблемой при работе с высокими-нагрузками. Процесс ремонта GOINE включает лазерное сканирование для точного измерения с последующей контролируемой термообработкой для восстановления плоскостности с точностью до 0,02 мм. Это продлевает срок службы диафрагмы на 25 %, сводя к минимуму время простоя электростанций.
Имея богатый опыт, мы являемся одним из самых профессиональных производителей диафрагм турбин в Китае. Мы тепло приветствуем вас купить диафрагму турбины со скидкой на продажу здесь и получить прайс-лист на нашем заводе. Доступны качественные товары и низкие цены.
